設備特點：
1. 酒精回收：回收能力大，采用真空濃縮流程。比老型同類設備提高生產率5-10 倍, 降低能耗30%, 具有投資小, 回收效益高的特點。
2、本設備操作簡單，占地面積小。
用途：本設備適用于中藥、西藥、淀粉糖、食乳品等物料濃縮與工業有機溶劑( 如酒精) 的回收，適用于批量小、品種多的熱敏性物料的低溫真空濃縮。

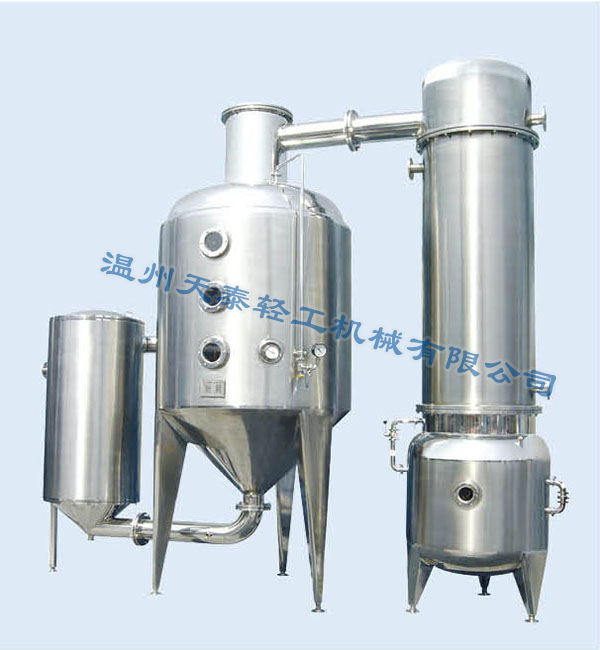

SJN系列單效外循環真空濃縮器
|
項目 |
加熱器 |
蒸發器 |
冷凝器 |
|
||||||
|
殼程 |
管程 |
桶內 |
殼程 |
殼程 |
管程 |
|
||||
|
設計壓力Mpa |
0.35 |
0.09 |
0.09 |
0.35 |
<0.3 |
0.09 |
||||
|
工作壓力Mpa |
<0.3 |
-0.09 |
-0.09 |
<0.3 |
0.25 |
-0.09 |
||||
|
設計溫度oC |
>=100 |
<100 |
<100 |
>100 |
30-40 |
<100 |
||||
|
工作溫度oC |
>=100或<100 |
<100 |
<100 |
>100 |
30-40 |
<100 |
||||
|
介質 |
飽和蒸汽 |
藥液，食品 |
藥液，食品 |
飽和蒸汽 |
冷卻水 |
蒸汽 |
||||
|
主要材料 |
SS304 |
SS304 |
SS304 |
Q-235-A |
SS304 |
SS304 |
||||
|
容積L |
1100 |
|
||||||||
|
換熱面積m2 |
6.5 |
1.3 |
18 |
|
||||||
|
蒸發能力L/h |
500 |
|
||||||||
|
項目 |
加熱器 |
蒸發器 |
冷凝器 |
|
||||||
|
殼程 |
管程 |
桶內 |
殼程 |
殼程 |
管程 |
|
||||
|
設計壓力Mpa |
0.09 |
0.09 |
0.09 |
0.09 |
0.3 |
0.09 |
|
|||
|
工作壓力Mpa |
<0.03 |
-0.09 |
-0.07 |
<0.09 |
0.25 |
-0.07 |
|
|||
|
設計溫度oC |
>=100 |
<100 |
<100 |
<10 |
30-40 |
<100 |
|
|||
|
工作溫度oC |
>=100或<100 |
<100 |
<100 |
<100 |
30-40 |
<100 |
|
|||
|
介質 |
飽和蒸汽 |
藥液，食品 |
藥液，食品 |
飽和蒸汽 |
冷卻水 |
蒸汽 |
|
|||
|
主要材料 |
SS304 |
SS304 |
SS304 |
Q-235-A |
SS304 |
SS304 |
|
|||
|
容積L |
1500 |
|
||||||||
|
換熱面積m2 |
11 |
1.8 |
34 |
|
||||||
|
蒸發能力L/h |
1000 |
|||||||||
單效外循環真空濃縮器技術參數：
|
規格/型號
|
WZ-500
|
WZ-1000
|
WZ-1500
|
WZ-2000
|
|
蒸發量(kg/h)
|
500
|
2300
|
3200
|
6300
|
|
回收酒精濃度（%）
|
80~85
|
|||
|
蒸汽壓（Mpa）
|
0.03~0.09
|
|||
|
真空度（Mpa）
|
-0.05~ -0.08
|
|||
|
蒸發室容積（m3）
|
1.0
|
1.5
|
2
|
2.5
|
|
受液槽容積（m3）
|
0.3
|
0.5
|
0.8
|
1.0
|
|
耗汽（Kg/h）
|
520
|
1050
|
1550
|
2100
|
|
耗水（Kg/h）
|
7
|
10
|
15
|
20
|
|
加熱蒸汽口
|
40
|
50
|
80
|
100
|
|
冷卻水進出口
|
40
|
50
|
65
|
80
|
單效外循環真空濃縮器（罐）特點
1、為防止物料被污染，真空減壓濃縮器內凡與物料接觸部分均采用不銹鋼制造。
2、為提高汽液分離和捕集霧沫的效果，在濃縮罐頂部增設氣濾式過濾網層。
3、為克服濃縮罐頂二次蒸汽在未進入冷凝器前被冷凝而返回罐內的缺點。本設備將冷凝器改為斜臥式。
4、為提高設備的生產能力，本設備將濃縮罐夾套的加熱面積，冷凝，冷卻器的面積均有不同程序加大。
5、為防止?jié)饪s罐出液管的死角，本產品中采用不銹鋼球形考克，直接安裝在罐底。
6、在濃縮罐下部設置了快開式手孔，以便清理罐內殘液、殘渣。
